Енергоефективні будинки з 3D-панелей монтаж і торкретування коробки (SCIP)

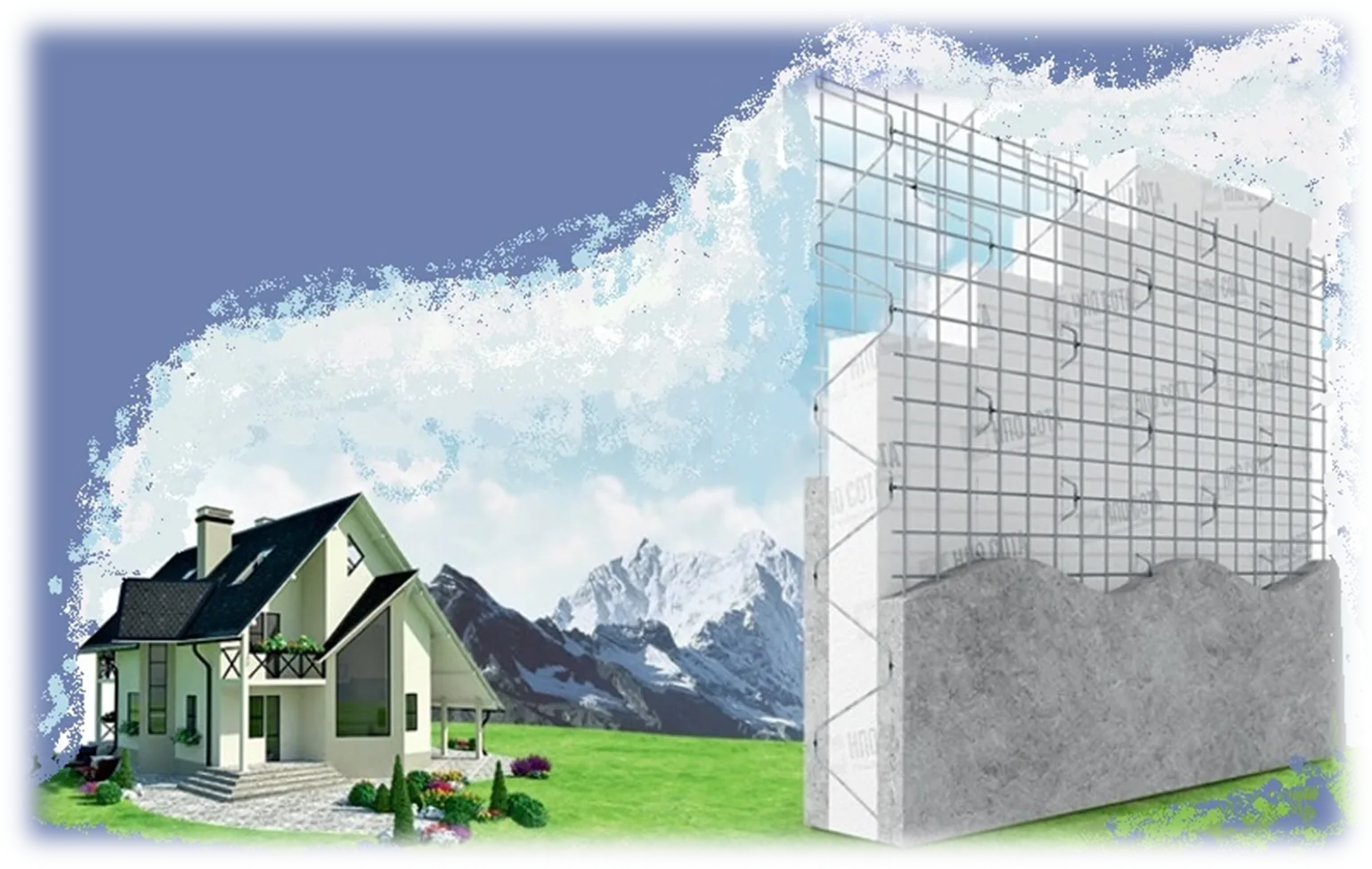

3D-панель — це пінополістирол між двома сталевими сітками, з’єднаними наскрізними зигзагоподібними дротяними елементами — виходить жорстка просторова ферма. Панелі легкі, монтуються вручну, без крана. А несучою стіною вони стають тоді, коли їх торкретують з обох боків: виходить залізобетонна оболонка з утеплювачем усередині. Торкретування — наша основна робота, а будинки з таких панелей — напрямок, з якого ми прийшли в торкрет.
Технологію знають під різними назвами: SCIP (structural concrete insulated panel), 3D-панель, панелі систем EVG-3D, Emmedue, Schnell та їхні аналоги. Принцип у всіх однаковий: панель — це лише каркас і утеплювач, а міцність, вогнестійкість і довговічність стіні дає бетон, нанесений на сітки.
Тому якість будинку з 3D-панелей майже повністю залежить від торкретування. Бетон має заповнити простір між сіткою і пінопластом без пустот, а його шар має бути рівним, щоб сітка мала захисний шар по всій площі. Вручну, штукатурною лопаткою, цього досягти важко: за сіткою лишаються порожнини, а товщина «гуляє». Торкрет ущільнюється ударом об основу й дає щільний, рівний шар — саме те, на що розрахована ця система.
Що можна побудувати
- приватні будинки й таунхауси: стіни цоколя, зовнішні стіни, перегородки, перекриття, скати даху, сходи;
- утеплені чаші басейнів;
- паркани;
- прибудови, гаражі, господарські й дачні будівлі;
- відбудова зруйнованих будинків — на старому фундаменті, якщо він придатний;
- багатоквартирні будинки до 5 поверхів, готелі, школи, магазини, офіси — за розрахунком конструктора;
- панелі вже змонтовано іншою бригадою — потрібне торкретування.
Технологічні етапи
Позначкою «наш етап» виділено роботи нашої спеціалізації. Інші етапи наведено, щоб була зрозуміла технологія загалом, — їх виконує генпідрядник або інші підрядники за проєктом.
- Проєкт і розрахунокКонструктор розраховує стіни й перекриття з панелей під навантаження, теплотехнік — товщину утеплювача.
- ФундаментПлита або стрічка з випусками арматури, до яких кріпляться панелі. Готова стіна має товщину 200–300 мм і легша за традиційну, тому фундамент виходить вужчим і дешевшим.
- Монтаж панелей наш етапПанелі встановлюються й кріпляться до випусків і між собою, кути, примикання й прорізи підсилюються додатковими сітками. Вертикальність перевіряється до торкрету — потім її вже не виправиш.
- КомунікаціїКанали для електрики, води й каналізації прокладають у пінопласті між сітками до торкретування — без штроблення бетону потім.
- Торкретування стін наш етапТоркрет-бетон наноситься з обох боків по маяках, пошарово, до проєктної товщини. Саме на цьому етапі конструкція набуває несучої здатності. Поверхня по маяках одразу готова під шпаклювання й фарбування.
- Перекриття й догляд наш етапПерекриття — з панелей з бетонуванням зверху або за іншим рішенням проєкту. Свіжий бетон зволожується й витримується до набору міцності.
Чи не є сталеві зв'язки містками холоду? Ні. Кожен зв'язок — тонкий дріт діаметром 3–4 мм завдовжки 200–250 мм. За такого співвідношення перерізу й довжини він проводить мізерну кількість тепла, а та, що доходить, розсіюється в бетонній оболонці. Тому на внутрішній поверхні стіни не виникає локальних холодних зон і точки роси — ні плям вологи, ні цвілі в місцях зв'язків.
Стіна працює як однорідна: оцінюємо її загальний опір теплопередачі, а сумарний вплив зв'язків враховуємо понижувальним коефіцієнтом до теплопровідності утеплювача. Товщину утеплювача розраховуємо за ДБН В.2.6-31:2021 — для Львівщини (І температурна зона) не менше 4,0 м²·К/Вт для зовнішньої стіни. Рахуємо, а не сподіваємось.
Міцність, тепло й вогнестійкість: перевірено випробуваннями
Після бетонування панель стає багатошаровою системою: дві залізобетонні оболонки, з'єднані просторовою фермою з діагональних стрижнів, добре опираються зсуву. Випробування на стиск, вигин і зсув у дослідницьких центрах Австрії, Італії та інших країн показали, що такі конструкції можна розраховувати звичайними методами для залізобетону. Будинок при цьому виходить до 40% легшим за традиційний — це менше навантаження на фундамент і менші сейсмічні зусилля.
| Показник | Результат | Хто випробовував |
|---|---|---|
| Вертикальне навантаження на стінову панель | 32 т на погонний метр — це навантаження на стіни першого поверху п'ятиповерхового будинку | НДЛ-23 НУ «Львівська політехніка», Інститут будівництва та інженерії довкілля |
| Навантаження на перекриття товщиною 18 см | 1,90 т/м², рівномірно розподілене | НДЛ-23 НУ «Львівська політехніка» |
| Приведений опір теплопередачі стіни | 2,53 / 3,72 / 4,91 м²·К/Вт — для утеплювача 100 / 150 / 200 мм | Випробувальний центр інституту «ЛьвівбудмНДІпроект» |
| Вогнестійкість стіни | не менше 122 хвилин (REI 120) | Випробувальний центр ТОВ «Тест», Київ, протоколи № 25/ПР-05 і № 26/ПР-05 від 12.09.2005 |
| Вогнестійкість перекриття | не менше 46 хвилин (REI 45) | там само |
Тепло. Опір теплопередачі виміряно для стіни цілком — разом зі сталевими зв'язками. Для Львівщини (І температурна зона, вимога ДБН В.2.6-31:2021 — не менше 4,0 м²·К/Вт) цьому відповідає утеплювач 200 мм; для ІІ зони (не менше 3,5) достатньо 150 мм.
Вогонь. Під час вогневих випробувань стіни й перекриття не втратили ні несучої здатності, ні цілісності.
Удари й пошкодження. Стіна поглинає удари: навіть при сильному ударі виникають лише місцеві пошкодження, які закладають цементним розчином. Конструкція працює як єдина просторова коробка, тому зберігає цілісність навіть тоді, коли частина фундаменту втрачає опору.
Випробування проводили для панелей конкретного виробника. Для панелей іншої системи значення уточнюємо за документацією виробника й проєктом.
Три способи нанести бетон на 3D-панель
Бетонування — найдовша операція в цій технології: за нашим досвідом воно забирає до половини всього часу будівництва коробки. Від способу нанесення прямо залежать строк і собівартість.
| Вручну | Хопер-ківш | Торкрет-установка | |
|---|---|---|---|
| Продуктивність | низька | середня | найвища |
| Витрата цементу | підвищена — щоб вийти на потрібний клас бетону | економна | економна навіть для високого класу бетону |
| Вимоги до виконавців | висока кваліфікація | невисокі | висока кваліфікація |
| Обладнання | не потрібне | недороге | дороге: установка, компресор, шланги |
| Де доречний | доробки, дрібні ділянки | невеликі й середні обсяги | будинки, басейни, великі обсяги |
Ми працюємо торкрет-установкою: бетон подається шлангом без бетононасоса й ущільнюється ударом, тому шар виходить щільним, а за сіткою не лишається порожнин.
3D-панель, SIP чи газоблок: чесне порівняння
У кожної технології є сильні й слабкі сторони. Ось як вони виглядають на практиці.
| 3D-панель + торкрет (SCIP) | SIP-панель (OSB + пінопласт) | Газоблок + утеплення | |
|---|---|---|---|
| Що несе навантаження | дві залізобетонні оболонки, з'єднані сталевими зв'язками | плити OSB і дерев'яний каркас | кладка |
| Утеплювач | всередині стіни, закритий бетоном з обох боків | всередині, закритий OSB | зовні, окремим шаром |
| Вогонь | пінопласт закритий бетоном, стіна не горить | OSB горить, потрібен захист | не горить |
| Волога, гниль, гризуни | не гниє, гризунам недоступно | OSB боїться вологи | не гниє |
| Навісні шафи, техніка, кухні | кріпляться в бетон без закладних | потрібні закладні або каркас | спеціальні дюбелі |
| Мокрі процеси | так — торкрет, від +5 °C | майже немає, монтаж узимку простіший | кладка на клей |
| Слабке місце | мокрий процес: торкрет від +5 °C; потрібна бригада з обладнанням | довговічність OSB, звукоізоляція | довше будувати, окремо утеплювати |
Басейни з 3D-панелей
Утеплена бетонна чаша без дерев'яної опалубки.
З тих самих панелей збирають армокаркас дна й стінок басейну, а потім торкретують його з обох боків. Утеплювач лишається всередині стінок, тому вода в чаші довше тримає тепло — це окрема перевага перед звичайною бетонною чашею.
До бетону басейну вимоги вищі, ніж до стін будинку: потрібна підвищена водонепроникність (W10 і вище) і бажано нанесення без холодних швів — за один прийом. Найнадійніше цього досягають саме торкретуванням: щільність бетону дає ущільнення ударом, а геометрія чаші виходить точною, бо бетон наносять по маяках.
Як будуємо чашу
- збираємо й підсилюємо арматурою каркас дна та стінок з панелей;
- влаштовуємо гідроізоляцію й бетонну підоснову дна;
- встановлюємо каркас на місце, вирівнюємо, монтуємо комунікації басейну;
- торкретуємо стінки, дно й сходи по маяках;
- наносимо гідроізоляцію, далі — оздоблення плиткою чи мозаїкою.
Типові параметри
Орієнтири для попереднього розрахунку. Конкретні значення визначаються проєктом і умовами об'єкта.
| Утеплювач (ядро панелі) | пінополістирол 100–200 мм і більше; для Львівщини (І зона) — від 200 мм |
|---|---|
| Торкрет з кожного боку | зазвичай 30–50 мм, за проєктом |
| Клас бетону | C16/20–C20/25, за проєктом |
| Поверховість | до 5 поверхів — стінова панель несе 32 т/м.п.; конкретна поверховість — за розрахунком конструктора |
| Товщина готової стіни | 200–300 мм |
| Вогнестійкість | стіна REI 120, перекриття REI 45 (за випробуваннями) |
| Темп торкретування однієї бригади | 1,5–2 м³ суміші за зміну — орієнтовно 40–60 м² однієї сторони стіни |
| Температура робіт | монтаж панелей — за будь-якої погоди; торкрет — від +5 °C |
Питання про будинки з 3D-панелей
Чим 3D-панель (SCIP) відрізняється від SIP-панелі?
SIP-панель — це пінопласт між двома плитами OSB, тобто дерев'яна конструкція. 3D-панель — пінопласт між двома сталевими сітками, яку на об'єкті торкретують бетоном з обох боків. У результаті стіна залізобетонна: не горить, не гниє і тримає навісні меблі та техніку без закладних.
Чи теплий будинок з 3D-панелей? Чи не промерзає стіна в місцях зв'язків?
Теплий. Сталеві зв'язки в панелі — тонкий довгий дріт, який не є ефективним містком холоду: тепловий потік через нього мізерний і розсіюється в бетонній оболонці, тому на внутрішній поверхні не з'являються холодні плями й конденсат. Товщину утеплювача розраховуємо за ДБН В.2.6-31:2021, а вплив зв'язків враховуємо коефіцієнтом до теплопровідності утеплювача. Бетонні оболонки до того ж накопичують тепло й згладжують перепади температури в будинку.
Чи не горить пінопласт усередині стіни?
Пінопласт закритий бетоном з обох боків і не має доступу до відкритого вогню. За вогневими випробуваннями (Випробувальний центр ТОВ «Тест», Київ, 2005) межа вогнестійкості стіни з 3D-панелей — не менше 122 хвилин (REI 120), перекриття — не менше 46 хвилин (REI 45), без втрати несучої здатності й цілісності.
Скільки поверхів можна звести з 3D-панелей?
До п'яти. За випробуваннями НУ «Львівська політехніка» стінова панель витримує 32 т на погонний метр — це навантаження на стіни першого поверху п'ятиповерхового будинку. Перекриття товщиною 18 см витримує 1,90 т/м². Поверховість конкретної будівлі визначає розрахунок конструктора.
Чи можна узаконити будинок з 3D-панелей?
Будинок з 3D-панелей проходить ті самі процедури, що й будь-який інший: проєкт, документи на початок будівництва, введення в експлуатацію. Головне — щоб конструкції з панелей розрахував і заклав у проєкт проєктувальник.
Ви будуєте під ключ чи лише торкретуєте?
Наша основна робота — коробка: монтаж панелей і торкретування стін, перегородок і перекриттів. Фундамент, покрівлю, вікна й оздоблення обговорюємо під конкретний об'єкт — робимо самі або разом з вашими підрядниками.
Панелі вже змонтувала інша бригада. Візьметеся за торкрет?
Так, після огляду. Перевіряємо вертикальність, кріплення до фундаменту, підсилення кутів і прорізів. Якщо є недоліки, скажемо до торкретування — після нього виправити їх набагато складніше й дорожче.
Чому торкрет, а не ручна штукатурка по сітці?
Торкрет ущільнюється ударом і заповнює простір між сіткою і пінопластом без пустот, а товщина шару виходить рівною. Ручне нанесення повільніше, потребує більше цементу й часто лишає порожнини за сіткою та місця з недостатнім захисним шаром. Хопер-ківш — розумний компроміс для невеликих обсягів, але для будинку чи басейну торкрет-установка швидша й дає щільніший бетон.
Чи можна зробити басейн з 3D-панелей?
Так. З панелей збирають каркас дна й стінок, а потім торкретують його бетоном з підвищеною водонепроникністю. Виходить утеплена чаша: вода в ній довше тримає тепло, а геометрія точна, бо бетон наносять по маяках без дерев'яної опалубки.
Чи можна будувати взимку?
Монтувати панелі можна за будь-якої погоди. Торкретувати — від +5 °C або з укриттям і прогрівом. Тому коробку зручно планувати так, щоб торкрет припав на теплий сезон.
З якими системами панелей ви працюєте?
З панелями різних виробників: EVG-3D, Emmedue, Schnell та їхніми аналогами. Принцип монтажу й торкретування в них однаковий, відрізняються деталі з'єднань і підсилень — їх беремо з документації виробника й проєкту.
Порахуємо ваш об'єкт
Надішліть розріз, відомість обсягів або фото ділянки з розмірами — у відповідь отримаєте обсяг, строк у змінах і ціну.
